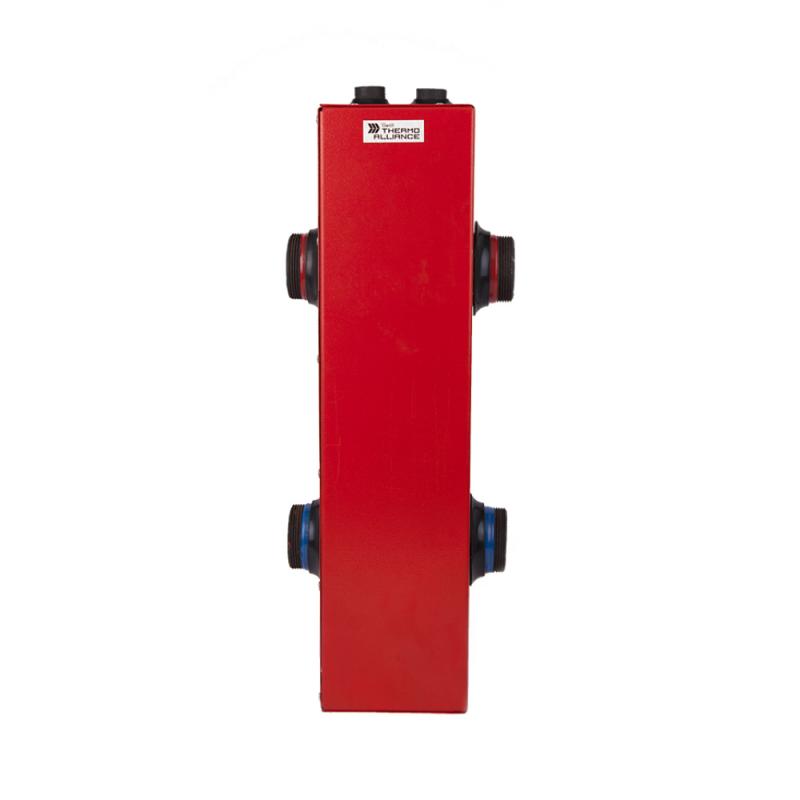

Гідравлічний роздільник (гідрострілка) являє собою металеву конструкцію з вваренними патрубками для підключення до системи опалення й допоміжних пристроїв (зливний кран, відведення повітря, термометр та ін.). Усередині гідрострілка порожниста, як правило, всередині встановлюється металева сітка, яка служить для видалення повітря та зважених часток із води контуру опалення. Гідравлічні роздільники можуть виготовлятися з чорної сталі шляхом зварювання. Форма гідравлічного роздільника може бути прямокутною або циліндричною. Принципової різниці між конструкцією немає.

Принцип роботи

Гідравлічний роздільник встановлюється між котлом і системою опалення, тобто необхідна установка 2-х циркуляційних насосів (котлового та системи опалення). Таким чином гідравлічний роздільник відокремлює 2 контури: котловий та систему опалення.

Можливі 3 варіанти роботи гідравлічного роздільника:

• Коли теплоспоживання (витрата) системи опалення дорівнює потужності (витраті) котла. У цьому випадку вода «подачі» й «обратки» проскакує через гідрострілку без змішування. Такий варіант є ідеальним, але рідко коли відбувається.
• Коли потужності котла недостатньо для забезпечення нагрівання контуру опалення. У цьому випадку частина води «обратки» через гідрострілку повертається в «подачу». При цьому температура води в системі опалення постійно знижується. Така схема можлива при використанні каскаду опалювальних приладів і як правило служить сигналом для включення додаткового котла.
• Коли котел видає більше потужності, ніж може прийняти система опалення. У такому випадку частина води «подачі» через гідрострілку повертається в «обратку». Це може відбуватися, коли відключається один з контурів системи опалення (контур теплої підлоги, ГВП та ін.). Такий режим може служити командою для відключення одного з котлів каскаду або для модуляції потужності котла.

Призначення

Гідравлічний роздільник розділяє контур котла і контур системи опалення. У цьому випадку нівелюється вплив зміни витрати контуру опалення на режим роботи котла, тобто котел увесь час працює у своєму штатному режимі з максимальним ККД і ніяк не залежить від системи опалення. Гідравлічний роздільник дозволяє відокремити повітря та шлак із води системи опалення за рахунок сітчастого фільтра, встановленого в ньому.

Підбір

При підборі гідравлічного роздільника необхідно враховувати в першу чергу максимальну витрату, яку він може через себе пропустити. Наприклад: ГР 50 має максимальну потужність 50 кВт при ΔT = 15 K, це відповідає витраті 2,91 м³/год, тобто така гідрострілка може використовуватися в системі з максимальною сумарною витратою води не більше 3 м³/год.

Застосування

Гідравлічні роздільники як правило застосовуються в складних (багатоконтурних) системах опалення, де одночасно можуть працювати контур радіаторний, теплої підлоги, ГВП та ін.
